Преглед производа

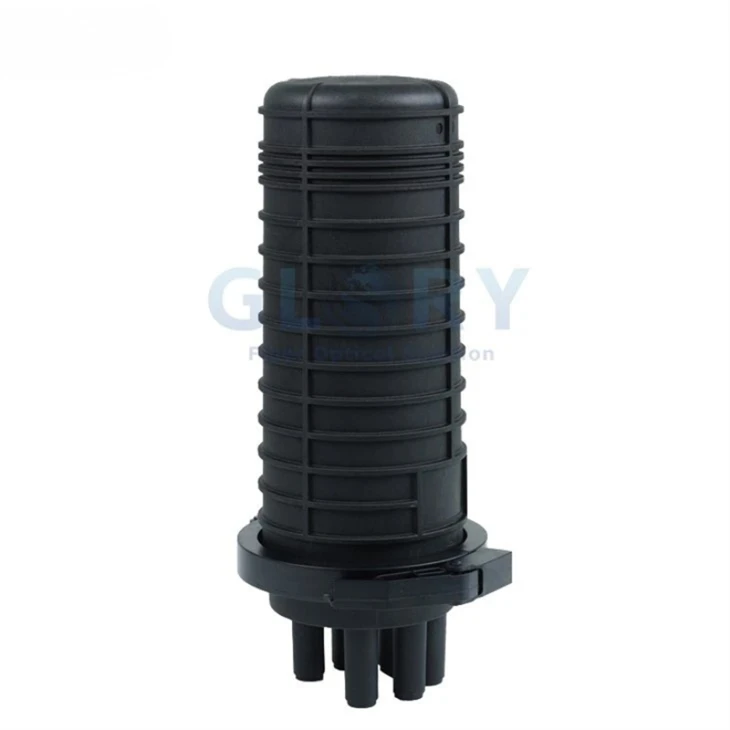

Заштита куполастих спојева за спољашње гране и зглобне чворове
ГЛ-Л5-БР садржи спојеве за спајање, усмерава ускладиштена влакна и одваја подручје спајања од-заптивке улаза каблова на ОСП споју или тачки гранања. Његов распоред куполе са задњим{5}}улазом доводи каблове за довод и гране кроз исту основу, док уклоњиве ладице организују или једно-влакнасте или тракасто-влакнасте спојеве.
Мрежна функција
Кућиште штити кабловске спојеве и влакна која се гранају између доводних, разводних и низводних делова кабла. Намењен је за управљање спајањем, а не за адаптирани приступ претплатника, тако да капацитет влакна, пречник{1}}улаза кабла и тип лежишта треба да буду дефинисани независно од броја портова или интерфејса конектора.
Стандардна граница производа
ГЛ-Л5-БР је неоптерећени спојни затварач са термоскупљајућим{4}}заптивним каблом. Ниједан адаптерски панел, ојачани интерфејс конектора, ПЛЦ разделник, ТАП однос или вредност оптичког губитка при уметању нису додељени самом затварачу.
ИП68 и терминологија температуре
ИП68 идентификује наведени степен заштите кућишта; не би требало да се поново пише као неограничен подводни рад без пројектне дубине урањања, трајања и методе тестирања. Вредност од −40 степени до +65 степени примењује се на температурни тест од 10-циклуса, а не на посебно дефинисани опсег радних температура за инсталацију, складиштење или континуирани радни температурни опсег.
Детаљи дизајна
Детаљи дизајна и перформанси
Детаљи у наставку одвајају капацитет, заптивање, конструкцију кућишта, еколошке провере и избор тацне.
Капацитет једног-влакана и траке
Шест позиција лежишта подржава до 144 појединачна влакна са 24 влакна по послужавнику или до 432 тракаста влакна са 72 влакна по лежишту. Ово одваја планирање-броја влакана од броја кабловских-портова и омогућава да се иста платформа куполе наведе за конвенционалне лабаве-спајање влакана или пројекте веће густине{8}} траке.
Пет топлоскупљајућих кабловских увода
База има један овални порт и четири округла порта за каблове Φ8–18 мм. Термоскупљајуће заптивање ствара-специфичне улазне интерфејсе за каблове уместо универзалне уводнице; набавка треба да мапира сваки спољни пречник кабла за довод и гранање на отвор и укључи одговарајући потрошни материјал за заптивање.
ИП68 заштита од затварања
ГЛ-Л5-БР има степен заштите ИП68 за спољну заштиту спојева. Ово даје пројектним тимовима дефинисано улазно-поље за оцењивање за ваздушне, стубове, зидне, цевоводне и шахтове чворове, док РФК и даље треба да наведе све потребне услове за урањање, притисак, поновни-улазак или тест прихватања локације.
ПП+ГФ кућишта и метални окови
Кућиште је идентификовано као ПП+ГФ термопластични затварач са компонентама од нерђајућег челика{{2} АИСИ 304 и гуменим заптивним деловима. Евидентирање ових материјала у одобреном БОМ-у помаже у разликовању тела затварача, окова за причвршћивање и заптивних елемената током одобрења узорка и улазне инспекције.
Провере животне средине и електричне енергије
Подаци о прихватању обухватају температурни циклус од -40 степени до +65 степени током 10 циклуса без цурења ваздуха, плус отпор изолације изнад 2 × 104МΩ. Ове вредности су тест референце; пројектне процедуре треба да дефинишу захтеве за подешавање, кондиционирање и извештаје пре прихватања серије.
#7 и #8 Опције лежишта за спајање
Две верзије лежишта користе различите држаче спојних{0}}чаура. Избором лежишта #7 или #8 пре производње усклађује се изглед држача са планираним распоредом рукава и избегава се третирање само броја лежишта као комплетне интерне-спецификације конфигурације.
Конфигурација производа
Капацитет и конфигурације лежишта
Модел остаје ГЛ-Л5-БР у свим доступним опцијама капацитета. Капацитет, формат влакана, количину лежишта, тип држача лежишта, употребу за увођење каблова и прибор за монтажу треба потврдити као посебна поља за наручивање.
послужавник са својим распоредом држача-чаура.
Технички подаци
Техничке спецификације
Следеће табеле одвајају податке о кућишту, капацитету,-улазу каблова, тестирању и паковању, тако да ГЛ-Л5-БР може да се упари са спецификацијом пројекта без додељивања спецификација конектора или разделника неоптерећеном затварачу за спајање.
Опште техничке спецификације
Подаци о моделу, конструкцији, заптивање, заштити, животној средини и амбалажи.
| Ставка | Спецификација | Напомена о избору пројекта |
|---|---|---|
| Назив производа | Затварање куполе за спајање влакана | Користите са ГЛ-Л5-БР моделом и одобреним цртежом или узорком производа. |
| Модел производа | ГЛ-Л5-БР | Не мешајте параметре из ГЛ-5601, МТЦ, МТС, МТТ или других серија затварача. |
| Породица производа | Затварање куполе / вертикалног спајања оптичких влакана | Формат{0}}улаза за спајање спојева и грана. |
| Димензије | 460 × Φ225 мм | Проверите размак између рупе, зида или стуба око куполе и каблова. |
| Боја | Црно | Забележите сваку ознаку пројекта или захтев за идентификацију посебно. |
| Материјал кућишта | ПП+ГФ термопласт | Склоп такође укључује компоненте од нерђајућег{1}}челика АИСИ 304 и гумене заптивке. |
| Метода заптивања | Заптивање прикључка за топлоскупљајући кабл{1} | Укључите комплет за скупљање за порт{0}}специфичну топлоту{1}} и потрошни материјал за инсталацију на локацији. |
| Степен заштите | ИП68 | Наведите пројекат урањања, притисак или тест прихватања када је потребно. |
| Оцена пламена | УЛ94-ХБ | Односи се на термопластични материјал; то није УЛ сертификат за комплетан склоп затварача. |
| Температурни{0}}циклусни тест | −40 степени до +65 степена; 10 циклуса; нема услова прихватања цурења ваздуха | Нису представљени као одвојени опсези рада, инсталације или складиштења. |
| Отпор изолације | >2 × 104 MΩ | Дефинишите испитни напон, кондиционирање и документацију ако се користи за прихватање. |
| Монтажа референци | Антена, зид, стуб, цевовод, шахт, подземни и постоље | Изаберите прави комплет за монтажу и метод{0}}подршке каблова за локацију. |
| Унутрашњи картон | 475 × 235 × 205 мм; 1 комад | Користите потврђену ревизију поруџбине за обрачун{0}}обима испоруке. |
| Спољни картон | 740 × 500 × 450 мм; 6 комада | Потврдите да ли је прибор за пројекат упакован у исти картон. |
Табела модела и капацитета
Доленаведени број{0}}положаја лежишта се израчунава на основу 24 појединачна влакна по тацни; потврдите испоручену количину послужавника на поруџбини.
| Модел | Једно-Конфигурација оптичког влакна | Позиције лежишта се користе на 24Ф по лежишту | Максималне позиције лежишта | Енцлосуре Сизе |
|---|---|---|---|---|
| ГЛ-Л5-БР | 24 влакна | 1 | 6 | 460 × Φ225 мм |
| ГЛ-Л5-БР | 48 влакана | 2 | 6 | 460 × Φ225 мм |
| ГЛ-Л5-БР | 72 влакна | 3 | 6 | 460 × Φ225 мм |
| ГЛ-Л5-БР | 96 влакана | 4 | 6 | 460 × Φ225 мм |
| ГЛ-Л5-БР | 120 влакана | 5 | 6 | 460 × Φ225 мм |
| ГЛ-Л5-БР | 144 влакна | 6 | 6 | 460 × Φ225 мм |
Капацитет лежишта за једно-влакно и траку{1}}
| Формат влакана | Капацитет по лежишту | Максимална количина лежишта | Максимални капацитет | Напомена о конфигурацији |
|---|---|---|---|---|
| Једно влакно | 24 влакна | 6 тацни | 144 влакна | Опције капацитета: 24 / 48 / 72 / 96 / 120 / 144 влакана. |
| Влакна траке | 72 влакна | 6 тацни | 432 влакна | Пре наручивања потврдите број траке, конструкцију траке, навлаку за спајање и изабрани држач тацне. |
Компатибилност каблова и затварача
| Поље компатибилности | Конфигурација | Информације за потврду |
|---|---|---|
| Врсте каблова | Лабаве{0}}цеви, траке и оклопљени оптички каблови | Захтеви за конструкцију кабла, чврстоћу, омотач, оклоп и уземљење. |
| Овални унос | 1 овални порт; Φ8–18 мм | Стварна доводна или експресна-употреба кабла, количина кабла кроз овални прикључак и комплет за{1}}скупљање. |
| Округли уноси | 4 округла порта; Φ8–18 мм | Огранак кабла ОД и расподела по нумерисаном уносу. |
| Формат заптивања | Термо{0}}скупљање | Начин грејања, потрошни материјал, припрема{0}}оплата каблова и техничка процедура. |
| Избор тацне | Носач #7 или #8 | Изглед држача навлаке за спајање, формат влакана, количина лежишта и мапа означавања. |
| Конектор / интерфејс адаптера | Није додељено неоптерећеном затварачу | Наведите другачији адаптеризовани терминал или посебно пројектовану учитану конфигурацију када су потребни конектори. |
Граница оптичке спецификације
Губитак уметања конектора, губитак у спојеном пару, губитак поврата, губитак гране и најгори разделник-губитак порта нису спецификације кућишта-тела. Примјењују се само када се прикључни склопови или пасивни раздјелници додају и тестирају као дефинисана конфигурација.
Мрежни пласман
Где се ГЛ-Л5-БР уклапа у мрежу
ГЛ-Л5-БР се користи тамо где спољни каблови морају бити спојени или рачвани, док носачи за спајање, улази за каблове и монтажа на локацији остају контролисани као посебна поља пројекта.
Ваздушни ФТТХ чворови огранака
Коришћење затварача фиксног{0}}капацитета без мапирања пречника довода и гранања каблова може да остави неискоришћене носаче, али не и компатибилан улаз за каблове. ГЛ-Л5-БР комбинује један овални и четири округла Φ8–18 мм топлотно-прикључка за топлотно скупљање са 24–144 појединачних-капацитета влакана, што омогућава да се спојеви за довод{11}}до{12}}дистрибуционе спојеве организују на ваздушном{14{14} каблу који се монтира на стуб. Може да прими лабаве-цевне или оклопљене ОСП каблове и усмери влакна у носаче #7 или #8. Пре набавке, проверите сваки ОД кабла, функцију овалног-порта, потребан број влакана, верзију носача, држач за монтирање и потрошни материјал који се скупља.
Заштита цевовода и шахтова
Затварање рупе одабрано само за "ИП68" може и даље бити превелико за комору или неусаглашено са долазним кабловима канала. ГЛ-Л5-БР користи тело куполе величине 460 × Φ225 мм, топлоскупљајуће уводе и обруч за закључавање за заштиту спојева на цевоводима, шахтовима или подземним спојевима. Његових шест позиција лежишта подржава проширење са 24 на 144 појединачних влакана, док пројекти траке могу достићи 432 влакна. Купци треба да потврде зазор у комори, простор за савијање кабла, спољашњи део кабла, услове тестирања уроњавањем или притиском{13}}, уземљење за оклопљени кабл и да ли ће затварање захтевати планирани поновни улазак.
Разводне тачке на зиду, стубу и постољу
Постављање инлине затварача на тачку гранања може натерати каблове да обрну смер и потроше непотребну дужину за монтажу. Чеони-улаз ГЛ-Л5-БР доводи све каблове кроз једну базу, што одговара локацијама на зиду, стубу или постољу где се напојни и граначки каблови приближавају из истог смера. Инсталирајте га на улазу у зграду, ОСП прелазу у кампусу или руралној дистрибутивној тачки и усмерите лабаве цеви, траку или оклопна влакна у изабрани држач лежишта. РФК треба да дефинише тип носача, оријентацију монтаже, носач каблова, број влакана, расподелу улаза, мапу етикете и размак за отварање обруча за закључавање.
Комбиновани пројекат набавке за једно-влакно и траку{1}}
Називање затварача „144Ф“ не показује да ли пројекат користи 144 појединачна влакна или траку, а ти формати захтевају другачије планирање капацитета лежишта. ГЛ-Л5-БР објављује 24 појединачна влакна или 72 тракаста влакна по лежишту, са шест позиција лежишта и опцијама држача #7 или #8. Може се навести на разводним спојницама-ко-од окоснице где се типови каблова разликују између делова мреже. Пре одобрења узорка, замрзните формат влакна, метод спајања, димензије навлаке, распоред носача, конструкцију каблова, мапу улаза каблова, резерву капацитета и све потребне записе о испитивању или инспекцији.
Приказ{0}}апликације на стубу.
Наручивање пројекта
Информације о наручивању
Укључите ова поља у РФК тако да испоручени затварач одговара траси кабла, формату влакана, плану лежишта и локацији инсталације.
| Поље за наручивање | Стандардне информације | Информације које треба навести на РФК |
|---|---|---|
| Идентификатор производа | ГЛ-Л5-БР куполасти затварач за спајање влакана | Модел, количина поруџбине и одобрена слика, цртеж или референца узорка. |
| Формат влакана | Једно влакно или тракасто влакно | Конструкција влакана, начин спајања и тип рукава. |
| Капацитет спајања | 24–144 појединачних влакана; до 432 тракаста влакна | Инсталирана влакна, тамна-резерва влакана и будући додатак за лежиште. |
| Конфигурација лежишта | Максимално 6 тацни; Опција лежишта #7 или #8 | Количина лежишта, одабрана верзија држача, мапа етикета и расподела спојева. |
| Уводи за каблове | 1 овални + 4 круг; Φ8–18 мм | Количина каблова, спољни део, конструкција и додељени улаз за сваки кабл. |
| Комплет за заптивање | Термо{0}}скупљање | Потребан комплет навлака, прибор за гране, потрошни материјал и поступак уградње. |
| Место монтаже | Референце за антену / стуб / зид / цевовод / шахт / подземну / постоље | Стварни захтев за подршку за локацију, конзолу, оријентацију, хардвер и каблове. |
| Оклопно руковање кабловима | Наведена компатибилност оклопних каблова | Тип оклопа, начин уземљења или везивања и третман чврстоће{0}}члана. |
| Прихватање животне средине | ИП68; вредности отпора на температуру-циклуса и изолације{2}} | Подешавање теста, план узорковања, дубина/притисак/трајање где је применљиво и формат извештаја. |
| Идентификација | Пројекат{0}}дефинисан | Налепница за затварање, налепнице за лежиште, етикете за каблове, код серије, бар код и илустрација логотипа. |
| Паковање | 1 јединица унутрашњег картона; 6 јединица спољне кутије | Паковање прибора, ознаке на картону, захтеви за палете и формат{0}}листе паковања. |
| Документи | Пројекат{0}}дефинисан | Лист са подацима, одобрени цртеж, листа паковања, записник о инспекцији и тражена документа о усклађености. |
Препоручена линија РФК
ГЛ-Л5-БР водоотпорни куполасти затварач за спајање оптичких влакана, ИП68, термоскупљајућа заптивка, [једнострука / трака] конфигурација влакана, [ ] укупно влакана, [ ] лежишта, [#7 / #8] држач за лежиште, један овал плус четири округла увода за каблове, монтажни кит [от] [ ] ], инспекцијски документи [ ] и паковање [ ].
ОЕМ и подршка пројекта
Конфигурација пројекта и ОЕМ подршка
За поруџбине{0}}засноване на пројекту, држите тело затварача, систем носача, карту{1}}уласка каблова, потрошни материјал за заптивање, прибор и паковање под једним одобреним цртежом и спецификацијом.
Преглед становања и цртежа
Прегледајте тело 460 × Φ225 мм, распоред основе, обруч за закључавање, уводе за каблове, интерфејс за монтажу и било који{2}}конкретни захтев за структуру пре него што одобрите алат или узорак.
Мапирање лежишта и спојева
Преведите капацитет једног-влакана или траке у потребну количину лежишта, распоред држача #7 или #8, распоред спајања и план означавања.
Кабл{0}}Унос БОМ
Упарите сваки овални или округли улаз са спољним делом кабла, конструкцијом кабла, комплетом за топло{0}}скупљање, додатком за гране и третманом оклопа или чврстоће-члана.
Узорак потврде
Одобре изглед, димензије, уклапање у лежиште, компатибилност{0}}увода за каблове, хардвер за монтажу и тражену процедуру инспекције пре испоруке серије.
Контрола етикета и паковања
Обезбедите илустрацију логотипа, етикете производа, налепнице на носачима, етикете за каблове, идентификацију серије, ознаке на картону и упутства за паковање прибора.
Поновите-Контролу ревизије налога
Замрзните одобрени затварач, тацну, комплет за заптивање, додатке, етикете, тестове и паковање у једну ревизију{0}}контролисану евиденцију пројекта.
Позадина компаније
Глори Оптицал Производња и подршка пројекта
Глори Оптицал Цоммуницатион је произвођач пасивне оптичке инфраструктуре са седиштем у Нингбо{0}}у, основан 2008. године, са производним погоном од 20.000 м², више од 300 пасивних оптичких производа, снабдевањем у преко 50 земаља и подршком за ОЕМ/ОДМ пројекте.
Преглед кућишта и конструкције
Глори-јев калуп и ЦНЦ способност подржавају контролу геометрије кућишта, положаја заптивача, детаља{0}}уласка каблова и интерфејса за монтажу. За ГЛ-Л5-БР, преглед пројекта би требало да се фокусира на куполу, основу, обруч за закључавање, изглед улаза и структуру носача лежишта.
Затварање и склоп лежишта
Радни ток монтаже обухвата кутије за влакна, затвараче за спајање, носаче и делове{0}}за управљање кабловима према потврђеном цртежу и спецификацији. Ово омогућава да се испоручена количина лежишта, тип држача, комплет за заптивање и прибор за монтажу провере као једна конфигурација.
Спецификација и узорак радног тока
Подршка пројекту може укључивати потврду цртежа или фотографије, преглед спецификације, планирање узорака, тестирање, обележавање, паковање и испоруку серије. Тачне ставке инспекције треба да буду договорене за ГЛ-Л5-БР наруџбу уместо да се претпостављају из опште категорије затварања.
Пројектна документација
Купци могу затражити применљиви технички лист, одобрени цртеж, записник о инспекцији, информације о паковању, етикете и документе о усклађености. Коначни сет докумената зависи од потврђене конфигурације затварања и плана прихватања.
Контролна листа пројекта
Потврдите карту каблова и план носача пре наручивања
Пошаљите формат влакана, укупан број спојева, конструкцију и пречник кабла, расподелу овалних и округлих прикључака, жељене опције за лежиште број 7 или #8, локацију за монтажу, хардвер за монтажу, комплет за термоскупљање, налепнице, захтеве за инспекцију и упутства за паковање.
Од верификације узорка до конфигурације пројекта
Потврдите физички интерфејс и шифру кабла пре масовне производње, а затим закључајте одобрену конфигурацију у цртеже и кодове поруџбине.
3-годишња политика услуге
Дефинисана подршка за враћање, замену и поправку је доступна у складу са важећим условима гаранције и потврђеном документацијом поруџбине.
ОЕМ/ОДМ конфигурација
Број портова, дужина кабла, структура разделника, прибор за монтажу, етикетирање и паковање се могу конфигурисати за пројекат.
Узорак и одобрење цртежа
Процена узорака и одобрени цртежи помажу у потврђивању уклапања интерфејса, заптивања и компатибилности каблова пре примене у запремини
