Постављање у оптичку приступну мрежу
Компактна сервисна тачка између дистрибутивног кабла и претплатничког покрета
Кућиште је намењено за тачку где је узводни кабл обезбеђен, отворен и организован пре него што појединачна влакна наставе кроз адаптере, пигтаилове, спојеве или пасивни разделник{0}}изабран по пројекту. Није дефинисан само бројем одштампаним у називу модела; геометрија кабла, распоред носача и оптерећење конектора такође морају одговарати локацији.
Узводна страна
Доња област прима главни кабл, обезбеђује руту ка зонама спајања и складиштења и држи приступ фидера даље од интерфејса{0}}окренутог претплатнику. Документовано ограничење долазног-кабла је Φ12 мм, тако да стварни пречник плашта и конструкцију чврстоће-члана треба проверити пре него што се хардвер за улаз пушта.
Претплатничка страна
Дроп влакна излазе кроз позиције величине за кабл 2 × 3 мм. Видљиви интерфејс се може конфигурисати око СЦ или ЛЦ хардвера у касетном-стилу, док ПЛЦ модул може бити интегрисан када оптички дизајн захтева раздвајање. Количина прикључка, тип полирања и стање учитавања су поља куповине, а не претпоставке које ствара кућиште.
Како читати "16 ЦОРЕ" и "Максимални капацитет 36"
Приручник даје назив верзији „16 ЦОРЕ“ и ставља вредност „36“ у колону максималног-капацитета, али не додељује јединицу 36. Не третирајте ниједну вредност као аутоматски број адаптера, број спојева или излазни број разделника. Одобрени унутрашњи цртеж мора показати како су влакна, штитници, носачи и интерфејси распоређени.
Изградња{0}}оријентисана на услуге

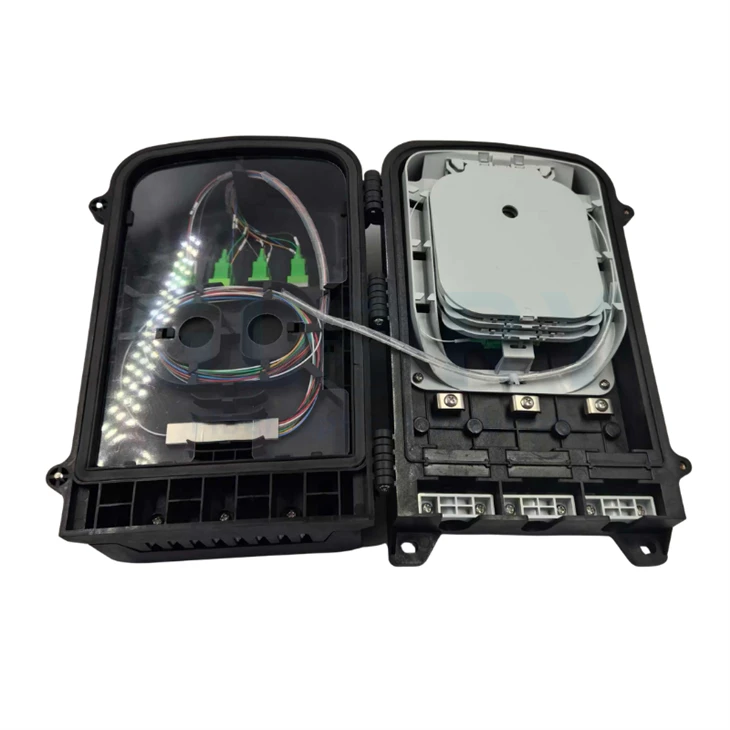

Како је унутрашњост подељена за инсталацију и каснији приступ
Кућиште користи поклопац са шаркама и покретну унутрашњу палубу. Резултирајуће радне зоне помажу да се припрема каблова, заштићено складиштење влакана и рад на конектору-на страни конектора не такмиче за исти простор.
Радна палуба која се може подићи
Дистрибутивна плоча се окреће нагоре тако да комора за каблове испод остаје доступна након што је постоље монтирано. Техничари могу приступити области за фиксирање фидера са предње стране уместо да уклоне кућиште или повуку већ организовани сноп лежишта даље од зида.
Три групе за рутирање
Главни кабл, пигтаил и патцх каблови су додељени одвојеним путањама. Та физичка подела ограничава непотребне прелазе кроз зоне спајања и интерфејса и олакшава репродукцију истог рутирања током рада на одобрењу узорка, монтажи и замени.
Затворена ПП шкољка
ПП кућиште је наведено на ИП65 и за услове рада од -40 степени до +85 степени. То су дефинисана ограђена и еколошка поља; не успостављају ИК класу, оцену пламена, УВ издржљивост или континуирану подводну употребу.
Геометрија кабла је позната
Максимални улазни кабл Φ12 мм и величина излаза 2 × 3 мм дају инжењеру мерљиве улазне границе. Цртеже каблова треба упоредити са овим димензијама пре него што се узорак унесе, посебно када се ради о равним кабловским чизама или не-нестандардним конструкцијама плашта.
Монтажа се може изабрати на локацији{0}}
Комплет инструкција обухвата причвршћивање на зид, распоред прстенова{0}}за стубове и причвршћивање на носач изнад главе. Кућиште остаје исто, али носачи, анкери, прстенови, вјешалице и носачи каблова морају бити одабрани за стварну структуру.
Прихватљиве вредности конектора
Наведене границе интерфејса су губитак уметања мањи или једнак 0,2 дБ, повратни губитак УПЦ већи или једнак 50 дБ, повратни губитак АПЦ већи или једнак 60 дБ и више од 1000 циклуса парења. Ове вредности припадају изабраном спојеном интерфејсу и не смеју бити представљене као губитак разделника или губитак везе са краја{6}}до-краја.
Контрола конфигурације
Буилд Схеет за 16 ЦОРЕ верзију
Користите податке о кућишту као фиксну почетну тачку. Оптички хардвер и тачно унутрашње оптерећење треба затим да буду замрзнути на једном цртежу и опису материјала.
Верификовани подаци о производу
Механичке, еколошке и оптичке вредности интерфејса
Табеле у наставку одвајају чињенице о кућишту од ограничења оптичког интерфејса и од конфигурационих поља којима је још потребна одлука о пројекту.
Енцлосуре анд Енвиронмент
| Поље | Наведена вредност | Користите у прегледу пројекта |
|---|---|---|
| Версион | 16 ЦОРЕ | Користите са одобреним унутрашњим распоредом; не изводите број адаптера само из имена. |
| Материјал за становање | ПП | Црно затворено тело приказано на приложеним фотографијама производа. |
| Спољне димензије | 281,4 × 177 × 101,6 мм | Проверите замах отварања, приступ каблу и зазор око ножица за монтажу. |
| Ингресс цласс | ИП65 | Процените сваки захтев за удар, пламен, УВ или урањање. |
| Радна температура | −40 степени до +85 степени | Није дат посебан опсег инсталације или складиштења. |
| Релативна влажност | Мање или једнако 85% на +30 степену | Одржавајте референтну температуру са вредношћу влажности. |
| Атмосферски притисак | 70–106 кПа | Еколошка вредност наведена у упутству за употребу. |
| Монтажа | Зид / стуб / ваздушна подршка | Наручите одговарајући хардвер и детаље подршке. |
| Укључене ставке | Упутство за употребу ×1; торба за прибор ×1 | Затражите листу додатака{0}}садржаја торби за изабрани формат за монтирање. |
Модел, причвршћивање и димензије каблова
| Модел | Величина тела А × Б × Ц | Ручни унос капацитета | Фикинг Референце | Инцоминг Цабле | Оутлет Сизе |
|---|---|---|---|---|---|
| 16 ЦОРЕ | 281,4 × 177 × 101,6 мм | 36, јединица није наведена | 265 × 133 мм / 52 × 128,6 мм | До Φ12 мм | 2 × 3 мм |
Прихватање прикључног интерфејса
| Аццептанце Итем | Валуе | Граница |
|---|---|---|
| Губитак уметања | Мање или једнако 0,2 дБ | За изабрани интерфејс конектора/адаптера, а не за пасивни разделник. |
| УПЦ повратни губитак | Већа или једнака 50 дБ | Користите само када је УПЦ хардвер наручен. |
| АПЦ повратни губитак | Већа или једнака 60 дБ | Користите само када је АПЦ хардвер наручен; не парите АПЦ и УПЦ. |
| Издржљивост парења | >1000 циклуса | Примените на учитани интерфејс изабран за готов склоп. |
| Издржљиви напон уземљења | Већа или једнака 3000 В ДЦ у трајању од 1 минута | У приручнику се наводи да нема убода или прескакања; потврдити применљиви распоред и метод уземљења. |
Ставке које припадају одобреној спецификацији
| Ставка | Доступан смер | Потребни су детаљи пројекта |
|---|---|---|
| Презентација адаптера | СЦ или ЛЦ касетног{0}}стила | Количина, симплекс/дуплекс, полирање, тип рукава и фабрички{0}}учитано стање. |
| ПЛЦ разделник | Могућа интерна интеграција | Однос, пакет, радна таласна дужина, влакно, дужина електроде, конектор, најгори-губитак порта, униформност, ПДЛ и усмереност. |
| Главни кабл | До Φ12 мм | Конструкција, број влакана, измерени ОД, омотач, чврстоћа и метода ретенције. |
| Дроп кабл | Геометрија излаза 2 × 3 мм | Количина, конструкција, додељени излаз, завршетак, дужина, печат и етикета. |
| Рутирање влакана | Одвојене руте за каблове, пигтаиле и патцх каблове | Мапа портова, алокација спајања, план{0}}контролне путање савијања и слаб{1}}план складиштења. |
Коришћење{0}}посебно за сајт
Одлуке о примени према мрежном чвору
Исто кућиште може послужити на различитим приступним локацијама, али исправан унутрашњи комплет за пуњење и монтажу зависи од тога где ће га техничари отворити, како му каблови приступају и да ли је потребно пасивно раздвајање.
Разграничење малих зграда
У малом стамбеном блоку или пословном улазу, велики ормар може заузети непотребну површину зида и отежати организовање кратких путева за претплатнике. Ово кућиште поставља хватање каблова, заштићене спојеве, презентацију конектора и ускладиштено влакно унутар тела димензија 281,4 × 177 × 101,6 мм. Причврстите га близу успона или екстеријера, задржавајући довољно простора да замахнете поклопац и подигнете унутрашњу палубу. Пакет дизајна треба да наведе конструкцију зида, анкера, активна влакна, расподелу спојева, СЦ/ЛЦ формат, полирање, трасу кабла-и било који локални захтев за пожар.
Разделник-Учитана ПОН приступна тачка
Кућиште које само има места за ПЛЦ модул не дефинише оптички буџет. За ГПОН или КСГС{1}}ПОН чвор, учитајте кућиште тек након што су подељена архитектура, пакет модула и стање конектора одобрени. Фидер улази кроз Φ12 мм{4}}ограничену страну, док претплатнички каблови користе утичнице од 2 × 3 мм. У наруџбини треба да се идентификују однос, улазни и излазни каблови, тип влакна, таласна дужина, границе губитка-нивоа порта, полирање конектора, резервна маргина и да ли је разделник фабрички уграђен или инсталиран на терену.
Чвор на стубу који служи кластеру кратког пада
Када се са једног телеком стуба дође до неколико просторија, оријентација кабла и хардвер за подршку су важни колико и капацитет кућишта. Користите документовани распоред прстенова{1}}тако да кутија буде осигурана независно од напрезања улагача и пада. Поставите сервисну страну на место где се поклопац може отворити без ометања стуба или оближњих каблова. Пре производње обезбедите пречник стубова, опсег прстена, материјал траке, висину уградње, путању довода, смер пада, тачке носача каблова, очекивано уземљење и тачно оптерећење адаптера или разделника потребно за кластер.
Аериал Спур на рути за гласнике
Преношење зидне конфигурације директно на носећу жицу може оставити кућиште подложним ротацији, потезању кабла и ограниченом приступу. Упутство показује две позиције причвршћивања шасије за монтажу изнад главе. Користите их са пројектом-изабраним држачем и држачем са вијцима, а затим независно подржавајте доводне и сервисне петље. Инжењерски преглед треба да обухвати пречник носача, размак вешалица, критеријуме оптерећења ветром и кабловима, оријентацију кутије, размак отвора, радијус савијања, неискоришћено-заптивање излаза и локална правила за конструкцију антене која су ван ИП65 декларације производа.
Контрола набавке
РФК подаци који спречавају прераду конфигурације
Употребљив упит треба да опише планирани готови склоп, а не само празно кућиште. Следећа поља повезују физичко кућиште са оптичким дизајном и инсталационим пакетом.
| Поље РФК | Информације за слање | Зашто је важно |
|---|---|---|
| Функција чвора | Примопредаја зграде, грана стуба, ваздушна тачка или друга дефинисана локација | Одређује потребе за монтажом, оријентацијом, приступом и{0}}подржавањем каблова. |
| Алокација влакана | Радна влакна, резерве, број спојева, додела лежишта и мапа портова | Спречава да се „16 ЦОРЕ“ или „36“ тумачи као погрешан тип капацитета. |
| Хардвер конектора | СЦ/ЛЦ, симплекс/дуплекс, УПЦ/АПЦ, количина, пигтаилс и етикете | Контролише видљиви интерфејс и његове оптичке прихватљиве вредности. |
| ПЛЦ склоп | Однос, пакет, каблови, влакна, таласна дужина, конектори и границе тестирања | Одваја перформансе разделника од вредности конектора кућишта. |
| Долазни кабл | Цртеж, конструкција, број влакана, стварни ОД и чврстоћа чланова | Потврђује уклапање унутар границе Φ12 мм и исправне делове за задржавање. |
| Испустите каблове | Потврда профила 2 × 3 мм, количина, дужина, завршетак и додела излаза | Контролише заптивање, усмеравање и нумерисање на страни претплатника. |
| Монтажни комплет | Зидни анкери, детаљи{0}}прстена за стубове или спецификација за вешалицу изнад главе | Осигурава да хардвер стиже за стварну структуру подршке. |
| Пакет прихватања | Ревизија цртежа, одобрење узорка, оптички извештај, поља за преглед, етикете и паковање | Креира поновљиву референцу за серије и поновљене поруџбине. |
Предложени опис{0}}ставке
16 ЦОРЕ ФТТк прикључна кутија за приступ влакнима, црно ПП кућиште, ИП65, 281,4 × 177 × 101,6 мм, улазни кабл [конструкција / ОД, максимално Φ12 мм], 2 × 3 мм каблови за спуштање [количина / дужина / мапа излаза], интерфејс [СЦ или ЛЦ / ППЦ специфичан или АПЦ] монтажа [зид / стуб / антена], хардвер [ ], етикете [ ], оптички пријем [ ] и документи за паковање [ ].
Подршка добављачима и пројектима
Како Глори Оптицал подржава учитани завршетак{0}}склоп кутије
Нингбо Глори Оптицал Цоммуницатион је основана 2008. године. Компанија наводи 20.000 м² постројења, више од 300 пасивних оптичких производа, снабдевање у преко 50 земаља и ОЕМ/ОДМ могућности за инфраструктуру пасивних влакана.
Кућиште и унутрашњи делови
Склоп за бризгање и кућиште може да се повеже са једном контролисаном ревизијом кућишта, укључујући поклопац, основу, покретну палубу, лежишта, делове{0}}за фиксирање каблова и тачке за монтирање које се користе за ову 16 ЦОРЕ конфигурацију.
Учитавање оптичких компоненти
Адаптер, пигтаил и ПЛЦ интеграција се могу специфицирати као готова БОМ. У поруџбини треба да буду наведене тачне компоненте и мере, а не да се ослањају на опис кутије на нивоу породице{1}}.
Преглед цртежа и узорка
Цртеж и физички узорак дају купцу практичан начин да провери уклапање кабла, кретање панела, усмеравање, нумерисање портова, спајање конектора и одабрани прибор за монтажу пре испоруке запремине.
Поновите{0}}идентификацију поруџбине
Ознаке производа, ознаке портова, ознаке каблова, референце за серију, ознаке на картону и ревизије докумената могу бити везане за одобрену спецификацију тако да касније поруџбине репродукују исту учитану конфигурацију.
Припремите готов склоп
Пошаљите податке о физичком каблу и листу оптичке израде заједно
За преглед конфигурације, доставите долазни-цртај кабла, испуштени профил, расподелу влакана, план спајања, формат конектора, полирање, спецификацију ПЛЦ-а, структуру за монтажу, нумерисање портова, податке о прихватању и упутства за паковање.
