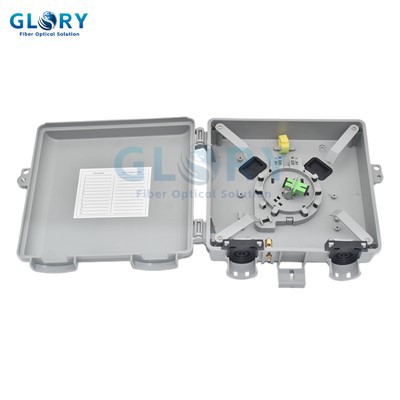

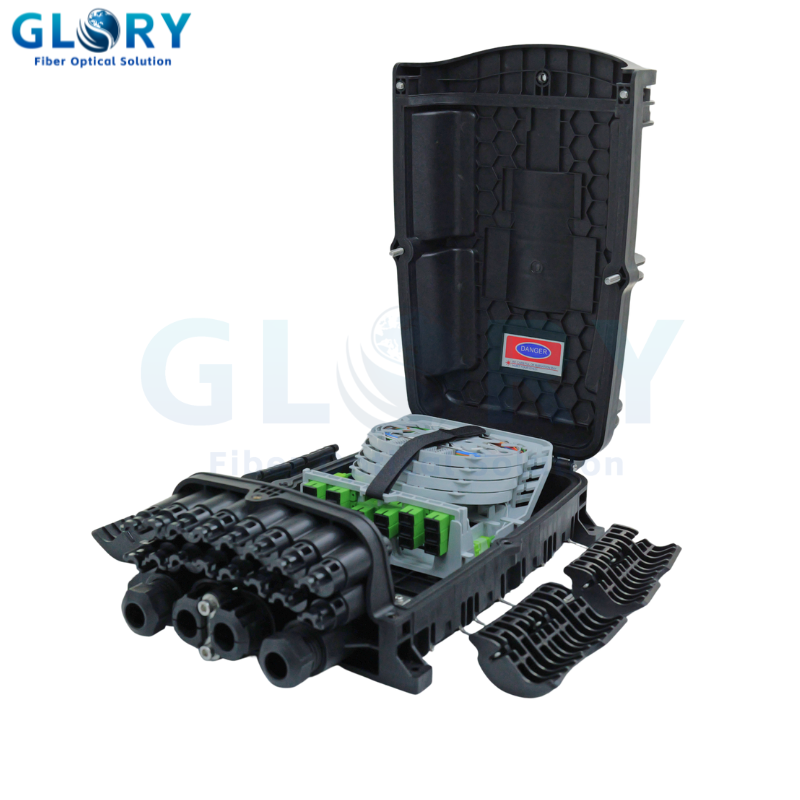

Ова кутија за дистрибуцију оптичких влакана је дизајнирана за модерне ФТТк мреже. Пружа компактно решење крајње тачке за дистрибуцију влакана. Разводна кутија подржава до 4 порта и интегрише технологију раздвајања ПЛЦ-а. Ради у тешким спољашњим условима са ИП68 оценом. Разводна кутија за оптичка влакна је направљена од ПП материјала и ради од -40 степени до +65 степени. Погодан је за монтажу на антену, зид или стуб.
Кључне карактеристике
• Напредни дизајн структуре, једноставан рад и разумно рутирање.
• Материјал: ПП.
• Отпоран на влагу, водоотпоран,{0}}отпоран на прашину, против-старења.
• Степен заштите до ИП68.
• 1 овални оптички улаз за кабл, 2 грана оптичких кабловских увода и 16 ком.
• Начин инсталације: на стуб-, на антену-, на зид-.
Техничке спецификације
|
Ставка |
Спецификације |
Напомена |
|
Спољне димензије (мм) |
378*255*116(A*B*C) |
|
|
Положај рупе за уградњу (мм) |
215*266*239(D*E*F) |
|
|
Боја |
Црно |
Прилагодљиво |
|
Величина и количина отвора за оптички кабл |
1 овални оптички кабловски улаз, 2 грана оптичких кабловских увода и 16 ком |
|
|

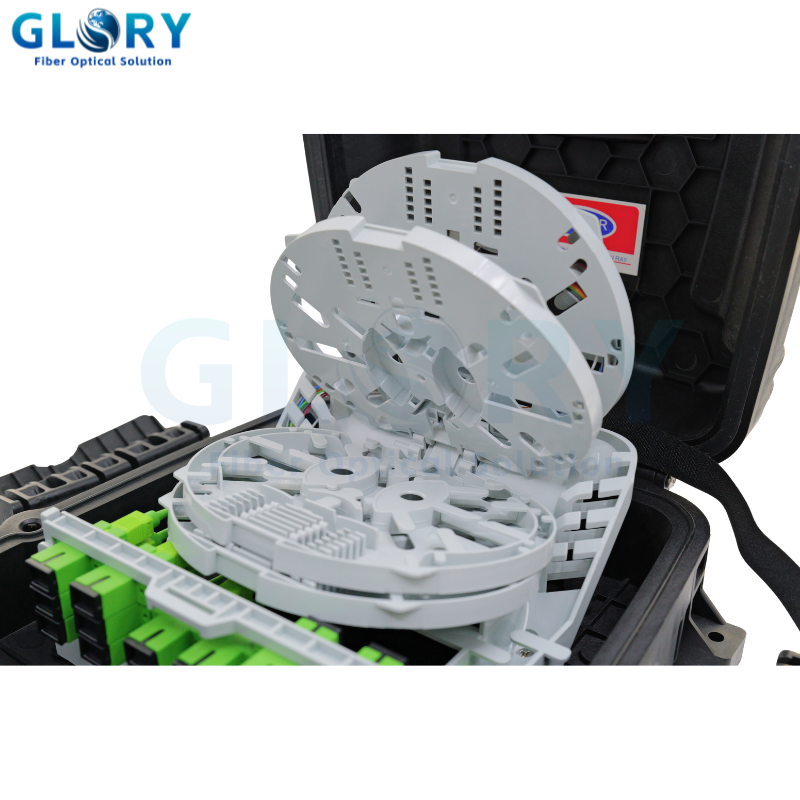

Капацитет фузије (макс.) |
108 |
|
|
Мицро ПЛЦ разделник |
1x2 |
Величина разделника: 60к7к4мм. Може се уградити у лежиште за спајање типа А и типа Е, 1 рачунар по носачу за спајање. |
|
1x4 |
||
|
1x8 |
||
|
1*16 |
Величина разделника: 60к12к4мм. Може се уградити у лежиште за спајање типа А-1 и типа Е-1, 1 рачунар по носачу за спајање. |
|
|
У највећи пречник кабла (мм) |
ᴓ18 |
|
|
Величина излаза за кабл (мм) |
2*3~ᴓ7 |
|
|
ИП ниво заштите |
ИП68 |
|
|
Запаљивост |
ХБ (конвенционално) |
може се прилагодити према захтевима |
|
Тест неутралног сланог спреја (НСС) |
48 h |
Апплицатионс Енвиронмент
|
Ставка |
Валуе |
|
Радна температура |
-40 ºC-+65 ºC |
|
Температура инсталације |
-5 ºC-+40 ºC |
|
Температура складиштења |
-40ºC-+65 ºC |
|
Атмосферски притисак |
70-106Кпа |
|
Релативна влажност |
Мање или једнако 93% (+40 степен) |
Сценарији апликација
Ова кутија за дистрибуцију оптичких влакана се користи у ФТТк мрежама. Добро функционише у ФТТХ имплементацији за кућне везе. Кутија је идеална за МДУ инсталације са више корисника. Опслужује мреже предузећа и подручја кампуса. Разводна кутија је такође погодна за 5Г фронтхаул и индустријске ИоТ пројекте. Његов робустан дизајн подноси различита спољашња окружења.

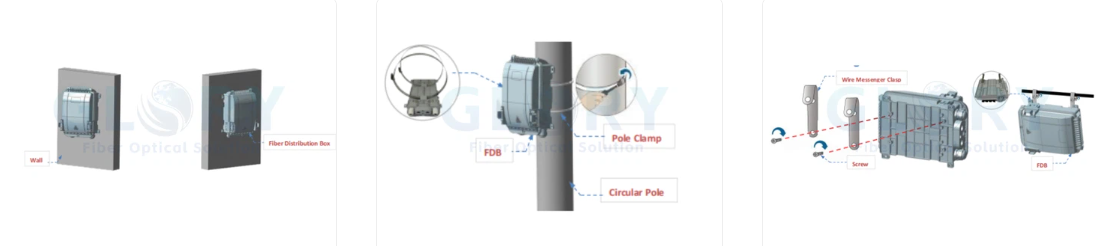

Методе инсталације
• Инсталација{0}}на зид
Избушите 4 рупе у зиду према димензији, поставите утикач за проширење
φ7,5*40, поставите кутију тако да одговара рупама и користите завртње за причвршћивање.
• Инсталација на стуб{0}}
Провуците обруч кроз прорез на задњој плочи и причврстите га на телекомуникациони стуб
• Антена
Вежите два постављена на шасији изнад главе окачених на жицу, а затим причврстите завртњима, спречите да кућиште падне.
Осигурање квалитета
Свака кутија за дистрибуцију оптичких влакана је подвргнута строгом тестирању. Задовољава стандарде ИСО 9001:2015. Тестови укључују промену температуре, отпорност на влагу и проверу удара. Кутија прати РоХС директиве за безбедност животне средине. Прилагођене опције су доступне за посебне потребе.
Фибер Оптиц Јунцтион Бок Оутдоор је поуздано решење за дистрибуцију влакана. Његова ИП68 заштита, флексибилна инсталација и компактан дизајн чине га идеалним за ФТТк мреже. Ова кутија за дистрибуцију оптичких влакана обезбеђује ефикасне и издржљиве перформансе у различитим применама на отвореном.
