Разумевање основа оптичког кабла

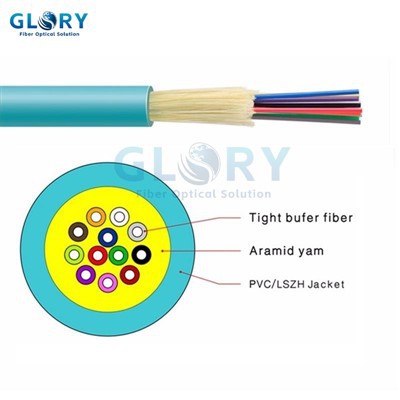

Свеоптички кабловиделите основну структуру. Центар јејезгро. Светлост путује кроз језгро. Око језгра јеоблоге. Облога има нижи индекс преламања, задржавајући светлост унутар језгра користећи потпуну унутрашњу рефлексију. Заштитнипремазивањепокрива облогу. СМФ и ММФ користе ултра-чисто силицијумско стакло. ПОФ користи пластичне полимере попут ПММА.
Тип 1: Сингле{1}Моде Фибер (СМФ)
Једномодно{0}}Влакно има веома танко језгро, само око 8 до 10 микрона у пречнику. Ово сићушно језгро дозвољава да само један пут, или "режим" светлости путује право низ центар. СМФ користи ласерске изворе светлости. Његов губитак сигнала (слабљење) је изузетно низак, обично испод 0,4 децибела по километру. Ово омогућава СМФ-у да преноси сигнале на веома велике удаљености – често 100 километара или више без потребе за појачавањем сигнала. СМФ такође нуди највећи капацитет пропусног опсега.
Најбоље употребе за једно-модно влакно:
Телекомуникационе-мреже на даљину (матични каблови у градовима и земљама)
Подводни комуникациони каблови
Дистрибуција мреже кабловске телевизије (ЦАТВ).
Брзе{0}}конекције за 5Г мобилне торњеве
Везе које захтевају максималну пропусност на великим удаљеностима
Главне предности:Најдужи досег, највећи пропусни опсег, најмањи губитак сигнала.
Главни недостаци:Већа цена за ласере и прецизне конекторе/спајање.
Тип 2: Мулти-Влакна (ММФ)
Мулти{0}}Влакно са више режима има много дебље језгро од СМФ-а, ширине 50 микрона или 62,5 микрона. Ова већа величина омогућава да више путања, или "мода" светлости путује кроз језгро одједном. ММФ обично користи ЛЕД или јефтиније ВЦСЕЛ ласерске изворе светлости. Његов губитак сигнала је већи од СМФ-а, око 3 децибела по километру. Различити модови светлости путују незнатно различитим дужинама путање, узрокујући ограничење које се зове модална дисперзија. Ово ограничава практичну удаљеност и пропусни опсег ММФ-а у поређењу са СМФ-ом.
ММФ има различите оцене (ОМ1 до ОМ5):
ОМ1:Језгро од 62,5 µм, наранџасти омотач, подржава 1Г до 275 метара.
ОМ2:Језгро од 50 µм, наранџасти омотач, подржава 1Г до 550 метара, 10Г до 82 метра.
ОМ3:Ласерски{0}}оптимизовано језгро од 50 µм (акуа јацкет), подржава 10Г до 300 метара, 40Г/100Г до 100 метара.
ОМ4:Побољшано ласер-оптимизовано језгро од 50 µм (акуа јацкет), подржава 10Г до 550 метара, 40Г/100Г до 150 метара.
ОМ5:Нови широкопојасни ММФ (ламетно зелени омотач), дизајниран за мултиплексирање са поделом таласне дужине кратког-домета.
Најбоље употребе за више{0}}модно влакно:
Локалне мреже (ЛАН) унутар зграда или кампуса
Везе унутар центара података (као што је повезивање сервера са прекидачима)
Кружне{0}}кичмене везе
Сигурносни системи и ЦЦТВ
Где је исплативост{0}}за краће серије кључна
Главне предности:Јефтини извори светлости; лакши за повезивање и инсталацију него СМФ за краће вожње.
Главни недостаци:Краће максималне удаљености (обично испод 2 км, често много мање за велике брзине); нижи пропусни опсег од СМФ-а; ограничен модалном дисперзијом.
Тип 3: Пластично оптичко влакно (ПОФ)
Пластично оптичко влакно користи пластично језгро, често направљено од ПММА (акрила) или поликарбоната. Његово језгро је огромно у поређењу са стакленим влакнима, обично широко од 0,5 до 1 милиметар. Ово чини ПОФ веома флексибилним, чврстим и лаким за руковање. Међутим, пластика узрокује много већи губитак сигнала (слабљење око 0,2 децибелапо метру) него стаклена влакна. Ово ограничава ПОФ на веома кратке удаљености, обично испод 100 метара. Његов пропусни опсег је такође много мањи од опција са стакленим влакнима.
Најбоље употребе за пластична оптичка влакна:
Интерне мреже аутомобила (ВЕЋИНА аутобуса, инфотаинмент системи)
Једноставне кућне аудио/видео везе (као што су ТОСЛИНК каблови за дигитални аудио)
Индустријски контролни системи и сензори на малим удаљеностима
Неке међусобне везе паметних кућних уређаја
Места која захтевају веома лаку инсталацију и ниску цену компоненти
Главне предности:Најнижа цена; најлакши за инсталацију и завршетак (често са једноставним конекторима); веома флексибилан и робустан; сигурно (без крхотина стакла).
Главни недостаци:Веома кратак домет; ниска пропусност; већи губитак сигнала; осетљив на топлоту.
Избор правог оптичког кабла: Водич за поређење
Избор најбоље врсте влакана зависи од три главне ствари: удаљености коју треба да пређете, количине података (пропусног опсега) које треба да пошаљете и вашег буџета.
| Феатуре | Једномодно влакно (СМФ) | Више{0}}модно влакно (ММФ) | Пластично оптичко влакно (ПОФ) |
|---|---|---|---|
| Цоре Материал | Ултра{0}}Чисто стакло | стакло | Пластика (ПММА, итд.) |
| Пречник језгра | 8-10 микрометара (µм) | 50 µм или 62,5 µм | 0,5-1 милиметар (мм) |
| Извор светлости | Ласер Диоде | ЛЕД или ВЦСЕЛ ласер | ЛЕД |
| Мак Дистанце | 100+ километара (км) | До 2 км (ОМ1/ОМ2) До 550м (ОМ4 10Г) |
Испод 100 метара (м) |
| Бандвидтх | Веома висока (100+ Тбпс) | Висок (зависи од разреда) | Ниска (< 100 MHz) |
| Губитак сигнала | Веома ниска (<0.4 dB/km) | Умерено (~3 дБ/км) | Висок (~0,2 дБ/м) |
| Цена инсталације | Високо (прецизни алати) | Умерено | Веома ниско (једноставне алатке) |
| Цомпонент Цост | високо (ласери) | Умерено | Веома ниска |
| Најбоље за | Телекомуникације{0}}на даљину, Подморски каблови, 5Г бацкхаул |
Дата центри, Кампус ЛАН, Краће{0}}везе велике брзине |
аутомобилске мреже, Кућни аудио/видео, Кратка индустријска веза |
Водич за избор влакана
Потребна вам је велика удаљеност (преко 1-2 км) или максимални пропусни опсег?ИзабериЈедномодно влакно (СМФ). Његове перформансе оправдавају већу цену.
Изградња дата центра или канцеларијске мреже испод 550 метара? Више{0}}модно влакно (ММФ)као што је ОМ3 или ОМ4 је обично најбољи однос трошкова и перформанси.
Треба вам веома јефтино, једноставно решење за мање од 100 метара? Пластично оптичко влакно (ПОФ)погодан је за једноставне аудио, видео или контролне сигнале где велика брзина није критична.
Разумевање ових основних разлика – структуре, преноса светлости, ограничења удаљености, пропусног опсега и цене – помаже вам да одаберете најбољи оптички кабл за било који мрежни посао.
