На калем од 30 км складишти 30 км влакана. Не обезбеђује аутоматски радни домет од 30 км праве{4}}лине. Део влакана се потроши пре него што авион стигне до своје најудаљеније тачке, а распоређена путања ретко је савршено равна.
Резерва везе, рутирање{0}}области за лансирање, промене у надморској висини, окретање око препрека, контакт са земљом, пропадање влакана и понашање исплате све то повећава количину коришћеног влакна. Практични домет стога зависи од тога како ускладиштено влакно постаје права рута.
Складиштена дужина је количина влакана на колуту. Употребљиви домет зависи од руте, резерве и услова исплате.
Називна дужина калема је спецификација за складиштење, а не гарантовани радни радијус. Употребљиви опсег је увек мањи јер је систему потребна резерва везе и распоређено влакно прати стварну тродимензионалну-путу, а не најкраћу линију између две тачке.
Дужина калема, коришћена дужина и употребни домет се разликују
Овај однос је намерно написан као граница планирања, а не као фиксни проценат. Тачан износ зависи од оквира авиона, структуре складиштења, геометрије локације, положаја уградње и да ли је влакно намењено за-исплату у једном смеру или контролисано враћање.
Седам разлога зашто је употребљиви домет мањи од дужине калема
1Веза и резерва за лансирање
Влакна су већ потрошена пре него што авион почне да се удаљава од тачке лансирања. Систему је потребна довољна дужина да повеже колут, оптички модул и опрему-на уземљеној страни без пуњења конектора или присиљавања на оштар кривину.
Резерву треба дефинисати из стварног распореда монтаже и прикључка. Прекратко сечење може довести до напетости директно на конектору или излазу за влакна.
2Путања лета није права линија
Најкраћа удаљеност између тачке лансирања и авиона је права линија, али праве руте укључују скретања, промене висине и избегавање препрека. Свако одступање повећава распоређену дужину влакна без повећања праве-раздаље за исти износ.
Рута која се уздиже, окреће око структуре и спушта може да потроши знатно више влакана него што сугерише удаљеност на њеној хоризонталној карти. Планирање руте би стога требало да користи очекивану геометрију путање, а не дужину насловног колута.
3Прогиб влакана и дужина контакта са земљом
Отпуштено влакно не остаје као савршено затегнута геометријска линија. Може се спустити између додирних тачака или се слегнути на тло, вегетацију и структуре. Ове локалне криве повећавају распоређену дужину.
Лабаво влакно може смањити директну напетост на излазу, али прекомерно олабављење такође може створити петље које се хватају за препреке. Циљ је стабилна исплата, а не максимална напетост и неконтролисана опуштеност.
4Препреке мењају руту након исплате
Зграде, стубови, гране, ограде и нераван терен могу преусмерити распоређено влакно. Када влакно дође у контакт са препреком, преостала рута може да се окрене око те тачке уместо да прати првобитну линију.
5Отпор на исплату може потрошити преосталу маржу
Пасивни калем за влакна зависи од квалитета намотаја, геометрије излаза, крутости калема и стабилне монтаже. Укрштање слојева, деформисан колут или груба излазна путања могу повећати отпор и пореметити ослобађање влакана.
ГЛ-ФПВ колут користи пасивну структуру исплате. Дизајн намотаја и излаза директно утиче на корисну дужину примене.
Већи отпор не значи увек да је ускладиштено влакно физички краће, али може спречити да се последњи део котура поуздано распореди. Ефективна рута стога мора бити заснована на успешном тесту исплате, а не само на номиналном броју влакана.
6Дужи споолови мењају инсталирани терет
Дуже конфигурације повећавају узлетну тежину модула намотаја. Глори Оптицал наводи нето тежину од 300 г за стандардни модул од 3 км и 2,10 кг за стандардни модул од 30 км. Интегрисане верзије се крећу од 320 г до 2,22 кг.
Те бројке су тежине{0}}модула калема, а не комплетан носивост авиона. Носачи, оптичка електроника, камере, хардвер за напајање и друга опрема такође морају бити укључени. Дужи колут може да обезбеди више ускладиштених влакана док смањује преосталу маргину носивости платформе.
7Оперативна резерва је потребна за варијацију
Толеранција производње, промене рута и стварни услови примене стварају неизвесност. Планирање коришћења сваког мерача не оставља могућност за неочекивано скретање, промењену позицију лансирања или додатну петљу за повезивање.
Уместо усвајања једне фиксне резерве за сваки пројекат, забележите резултат репрезентативних тестова исплате и поставите интерно планирање за одређени производ, платформу и окружење.
30 км дужина калема не значи 30 км праве-пречник линије
Пример испод показује зашто иста номинална калем може да произведе различите употребне опсеге. То је концептуално поређење, а не фиксна оперативна спецификација.
| Деплоимент Цондитион | Потрошња влакана ван правца{0}}путовања | Утицај на употребљив домет |
|---|---|---|
| Отворена, једноставна рута | Резерва везе, рутирање покретања и ограничено пропадање | Најближе номиналној дужини калема, али још увек испод ње |
| Рута са променама надморске висине | Вертикални пут и закривљени прелази | Више влакана се користи по јединици хоризонталне удаљености |
| Изграђено окружење | Скретања, углови, контактне тачке и преусмерене стазе | Употребљива права{0}}раздаљина даље опада |
| Неправилна исплата | Локална лабавост, заглављивање или влакна која се не могу глатко ослободити | Део сачуване дужине може постати недоступан у пракси |
ГЛ-ФПВ-М30 наспрам ГЛ09-ГКСТ: различити приоритети производа
Глори Оптицал пружа два правца производа са различитим приоритетима. ГЛ-ФПВ-М30 се фокусира на познате дужине намотаја и објављене конфигурације тежине, док се ГЛ09-ГКСТ разликује по ултралакој верзији, заштићеној верзији са водичем-и верзијом са кевларом.
| Продуцт Дирецтион | Концепт складиштења | Разматрање главног домета | Шта купци треба да провере |
|---|---|---|---|
| ГЛ-ФПВ-М30 | Пасивни колут за исплату, доступан у стандардним конфигурацијама од 3–30 км | Стабилно-ослобађање у једном правцу, тежина модула и дозвољена рута | Нето тежина, конзистентност намотаја, оријентација излаза, тест исплате и конфигурација конектора |
| ГЛ09-ГКСТ | Специјализована беспилотна летелица од влакана-платформа са кашиком која се нуди у ултралаким, заштићеним верзијама од-влакана и кевлара-обложених | Избор потребног баланса тежине модула, перформанси влакана и механичке заштите | Одабрана верзија, нето тежина, конструкција влакана, стање керамичког излаза, тест исплате и конфигурација конектора |

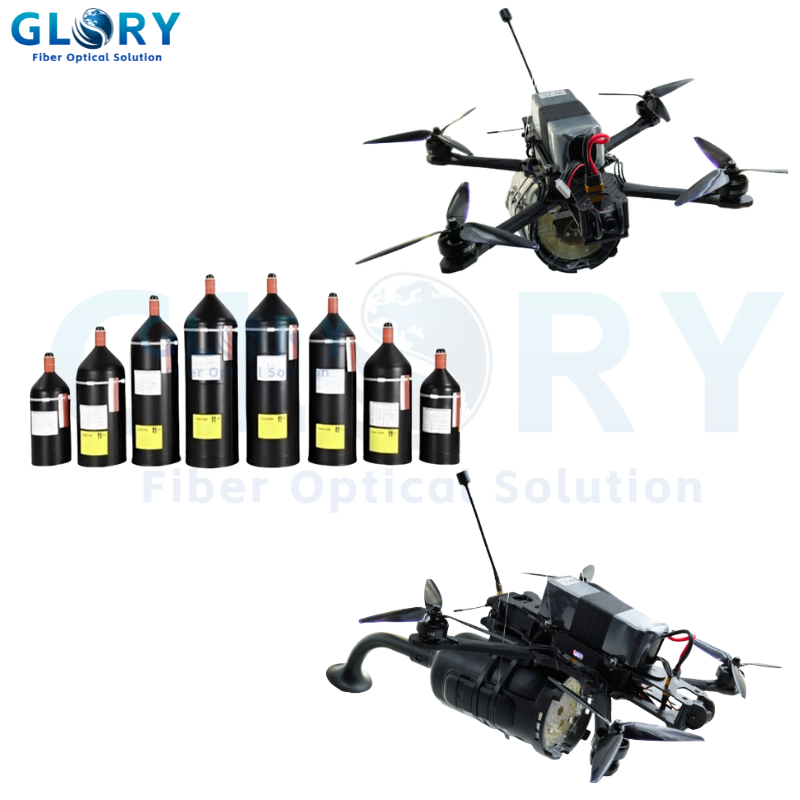

ГЛ-ФПВ-М30 колут за пасивну исплату
ГЛ-ФПВ фамилија је доступна у конфигурацијама од 3, 5, 10, 15, 20 и 30 км користећи Г.657.А2 једномодно- влакно. Стандардне верзије са колутом и интегрисаним{11}}модулом омогућавају купцима да упореде мању тежину модула са једноставнијом интеграцијом електронике.
Овај правац производа најбоље се процењује кроз тестирање пуне{0}}исплате, инсталирано мерење корисног оптерећења и допуштење руте на основу предвиђеног окружења.
Погледајте спецификације ГЛ-ФПВ-М30 →
ГЛ09-ГКСТ УАВ кабл за оптички кабл
ГЛ09-ГКСТ није дизајниран као производ за вишекратну употребу. Његова главна вредност потиче од три специјализоване верзије: ултралаке верзије за платформе осетљиве на носивост-осетљивих платформи, власничке верзије за навођење-влакана и верзије обложене кевларом за апликације које захтевају додатну механичку заштиту.
Отварање исплате користи керамичку контактну компоненту. Током ослобађања, влакно се више пута помера преко исте излазне области. Тврђа керамичка површина помаже у спречавању да се покретно влакно усече у или похаба кроз излаз, што би иначе могло да створи жлеб, повећа трење или оштети влакно.
Погледајте страницу производа ГЛ09-ГКСТ →Зашто је излаз од керамичких влакана важан
Излаз влакана је концентрисана контактна тачка током исплате. Ако је излазни материјал превише мекан, поновљено кретање влакана може постепено урезати жлеб у површину. Тај жлеб може створити оштрију ивицу, повећати отпорност и повећати ризик од хабања, заглављивања или лома.
Керамички отвор пружа тврђу и отпорнију на хабање-површину, помажући отвору да задржи свој облик током исплате. Керамички део још увек треба проверити да ли има струготина, контаминације и оштећења ивица пре уградње.
Зашто је излаз од керамичких влакана важан
Током исплате, влакно више пута додирује излазну ивицу док се креће под променљивим угловима. Ако је излазни материјал превише мекан, танко влакно може постепено да се усече у површину, створи жлеб или открије оштрију ивицу.
Керамички излаз обезбеђује тврђу, глаткију хабајућу површину и помаже у одржавању предвиђене геометрије излаза током постављања. И даље га треба проверити да ли има струготина, контаминације и оштећења ивица пре употребе.
Зашто пилоти не могу тачно да знају преосталу дужину влакана
Једно од најпрактичнијих ограничења је то што пилот обично не може да види колико је влакана заправо напустило калем током лета. Пасивни колут обично не даје директно очитавање преостале{1}}дужине, а на распоређену путању влакана утичу скретања, промене висине, прогиб и контакт са околином.
У пракси, пилот може проценити потрошњу влакана на основу приближног времена лета и просечне брзине:
Ова процена је корисна само као груба референца. Не мери праву дужину влакана ослобођеног са калема. Стварна распоређена дужина може бити дужа од нето удаљености авиона због:
- сегменти пењања и спуштања;
- скретања, кружење и корекције руте;
- савијање влакана између контактних тачака;
- петље створене у близини подручја лансирања;
- влакна преусмерена око дрвећа, зграда или других препрека;
- промене брзине на тлу изазване ветром или маневрисањем.
Зашто најпрактичније дужине калемова остају испод 30 км
Дужи намотаји са влакнима су могући, али калем је само један део проблема домета. Авион такође мора остати у ваздуху довољно дуго да користи ускладиштено влакно. Системи дуготрајних{2}}батерија су мање уобичајени од стандардних ФПВ конфигурација напајања, а додатни капацитет батерије повећава тежину при полетању.
Како се дужина калема повећава, три границе почињу да делују:
Због тога су конфигурације од 3–30 км практичније за многе платформе од изузетно дугих котура. Номинална дужина влакна изнад 30 км можда неће створити користан додатни домет када авион не може довољно дуго да остане у ваздуху или када додатни калем и маса батерије смањују перформансе лета.
Исправан избор би стога требало да упореди три вредности заједно: ускладиштену дужину влакна, измерену инсталирану носивост и реалну издржљивост лета под тим корисним оптерећењем. Ниједна од ових вредности не треба да се процењује изоловано.
Како проценити потребну дужину калема
Почните са планираном тродимензионалном-путом, а не жељеним праволинијским- радијусом. Затим додајте влакно потребно за инсталирани систем и несигурности уочене током тестирања.
Које тестне податке купци треба да затраже?
| Тестирајте или снимајте | Зашто је важно |
|---|---|
| Измерена нето тежина по дужини | Потврђује допринос носивости стварне конфигурације производње |
| Верификована ускладиштена дужина влакана | Потврђује да производ испуњава поручену дужину колута |
| Целокупни{0}}тест исплате | Показује да ли се потребна дужина може ослободити без укрштања, хватања или ометања излаза |
| Смањење пре{0}} и после{1}}исплате | Идентификује оштећења на савијању, хабању или руковање настала током постављања |
| Оријентација монтаже и цртеж излаза | Осигурава да је производ инсталиран у истој геометрији коришћеној током валидације |
| Записник о прегледу керамичких утичница | Потврђује да површина исплате остаје глатка, нетакнута и без струготина или жљебова |
| Преостале{0}}индикације дужине или метод процене | Појашњава да ли систем има бројач или сензор, или да ли оператер мора да се ослони на време{0}}и-процене брзине |
Често постављана питања
П: Да ли калем од 30 км даје радијус лета од 30 км?
О: Не. Нека влакна се користе за везу и резерву за лансирање, док геометрија руте, прогиб, препреке и исплата троше додатну дужину.
П: Може ли се за сваку руту користити један фиксни проценат резерве?
О: Не. Једноставна отворена рута и рута са више скретања или контактних тачака троше влакна различито. Додатак треба да долази од репрезентативног тестирања.
П: Да ли сва ускладиштена влакна постају употребљива ако је колут правилно намотан?
О: Правилно намотавање повећава вероватноћу поуздане-исплате по целој дужини, али резерва везе и геометрија руте и даље спречавају да ускладиштена дужина буде једнака право-домету.
П: Да ли је ГЛ09-ГКСТ само још једна опција дужине за ГЛ-ФПВ-М30?
О: Не. ГЛ09-ГКСТ је засебна производна платформа која се нуди у ултралаким, заштићеним верзијама за{3}}влакна и кевларом. То није производ за вишекратну употребу и користи излаз од керамичких влакана да смањи хабање излаза током исплате.
П: Како пилот зна колико је влакана утрошено?
О: Већина пасивних колутова не пружа тачан приказ преостале{0}}дужине. Оператер може проценити путовање на основу просечне брзине и протеклог времена, али то не узима у обзир скретања, промене висине, прогиб или контакт са препреком.
П: Зашто се ФПВ калемови влакана обично нуде на 30 км или мање?
О: Преко 30 км, вредност додатног влакна је све више ограничена издржљивошћу батерије, тежином калема и укупним носивим оптерећењем авиона. Дужи колут не ствара употребљивији домет ако платформа не може да остане у ваздуху довољно дуго да би се активирала.
Закључак
Дужина калема ФПВ дроне влакана је вредност за складиштење. Употребљиви опсег је системски резултат обликован резервом везе, геометријом руте, прогибом, препрекама, квалитетом исплате, носивости, издржљивошћу батерије и изабраном конфигурацијом{1}}кофе за влакна.
Пилоти често не могу директно да измере преостало влакно и могу само да процене путовање на основу времена и просечне брзине. Из тог разлога, практичан план домета треба да комбинује стварне тестове исплате, инсталиране податке о носивости и издржљивост под оптерећењем, а не да третира дужину котура као гарантовани радијус.
