Најбоље праксе за примену, тестирање и одржавање за МТП/МПО конекторе

Увод

Када је у питању изградња центра података велике{0}}густине, каблови су његов нервни систем. Исправан рад помоћу конектора за оптичка влакна као што су МТП и МПО није само технички детаљ-већ оно што омогућава брз и поуздан проток ваших података.

Видео сам да је превише пројеката на удару због занемарених основа у примени и одржавању. Овај водич пролази кроз основне, практичне{1}}најбоље праксе заМТП/МПО системи, комбинујући званичне смернице са стварним-поукама из света да бисте избегли уобичајене замке.

Следите исправне процедуре инсталације

Пут до поуздане везе почиње оног тренутка када отпакујете конектор. Најважнији корак је чистоћа. Загађивачи као што су прашина или уље на крају прстена-су главни узрок губитка сигнала.

Увек инсистирам на коришћењу одобрених,{0}}алата за чишћење без длачица{1}}као што су средства за чишћење-стил кликова или траке засноване на колутовима-за сваку поједину везу, праксу коју произвођачи као што је УС Цонец снажно истичу у својим водичима за набавку. Никада не претпостављајте да је конектор фабрички чист.

Следеће је руковање. Увек држите чврсто тело конектора, никада не повлачите сам кабл. Приликом парења, пажљиво поравнајте конекторе и гурните их право унутра чврстим, равномерним притиском док не чујете и осетите јасан клик. Форсирање или увртање може оштетити прецизне клинове за поравнање унутар. Уобичајена грешка коју сам видео је да техничари журе са овим кораком, што доводи до савијених водећих пинова који уништавају цео конектор. Одмах након искључивања, заштитите крај-чепом за прашину. То је једноставна навика која спречава небројене проблеме касније.

Исправно подесите поларитет

Грешке у поларитету могу бацити мрежу на колена, и оне су фрустрирајуће честе. Циљ је да се обезбеди непрекидан пут светлости од предајника до пријемника. Три главне методе-А, Б и Ц-дефинишу како се влакна мапирају преко везе. На пример, метод Б, који се често користи за равне-конекције, захтева специфичан тип патцх кабла где су позиције влакана окренуте на једном крају.

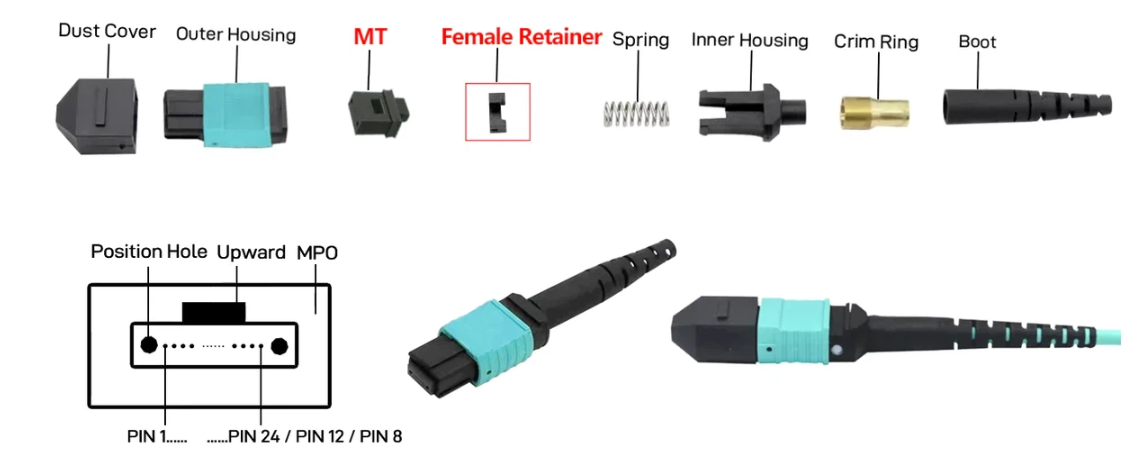

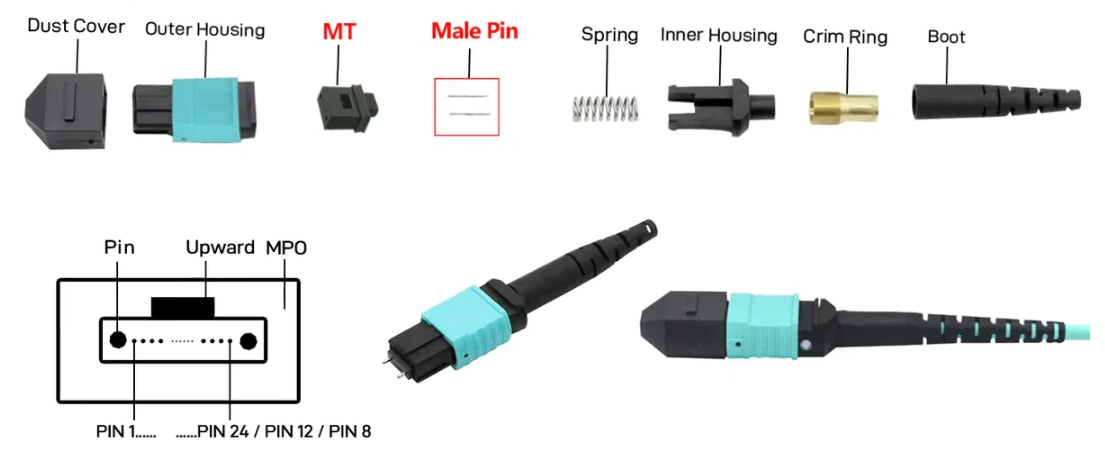

МТП конектори, са својим тастерима{0}}кодираним бојама и јасно означеним позицијама „А“ и „Б“, овде су од велике помоћи. Пре било каквог повезивања, увек скицирам или прегледам дијаграм поларитета за цео канал. Као што блог заједнице ФС истиче, коришћење погрешног типа кабла за повезивање за ваш изабрани метод је гарантован начин да направите не-везу која не ради. Двострука-провера овога током фазе планирања штеди сате каснијег решавања проблема.

Тестирајте сваку везу темељно

Никада, никада не претпостављајте да је веза добра само зато што је физички повезана. Свеобухватно тестирање се не{1}}не преговара. Златни стандард је коришћење оптичког временског рефлектометра (ОТДР) поред извора светлости и мерача снаге. Не ради се само о полагању теста; ради се о стварању основне перформансе за животни век каблова.

Морате да измерите два кључна параметра: Инсертион Лосс (ИЛ), што је јачина сигнала изгубљеног преко везе, и Ретурн Лосс (РЛ), који мери нежељене рефлексије. Индустријски стандарди као што је ТИА-568 постављају границе. За типичну МТП/МПО везу, максимални губитак уметања је обично 0,5 дБ. Увек захтевам извештај о тестирању од инсталатера за сваку везу-овај документ је ваш доказ перформанси и непроцењив је за будућу дијагностику. Штавише, преглед крајњег дела феруле микроскопом након уградње је најбоља пракса која може открити оштећења при инсталацији невидљива голим оком.

Правилно организујте каблове

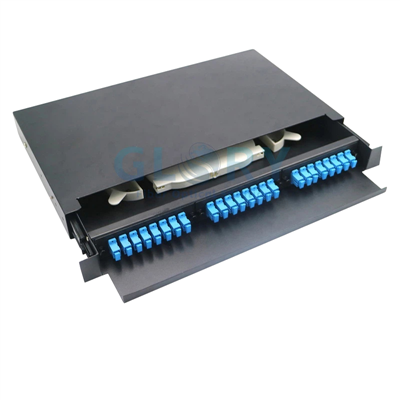

У рековима велике{0}}густине, лоше управљање кабловима не изгледа само неуредно-већ изазива стварне проблеме са перформансама и поузданошћу. Напрезање услед уских кривина може повећати слабљење, а згњечени каблови могу довести до трајног оштећења. Препоручујем да користите патцх панеле велике{4}}густине са клизним лежиштима, који знатно олакшавају приступ и праћење каблова.

Правило радијуса савијања је критично: одржавајте минимални радијус савијања од најмање 10 пута већег од спољашњег пречника кабла. Користите штитнике радијуса савијања, посебно на улазним и излазним тачкама. Добра организација такође одржава правилан проток ваздуха, спречавајући прегревање опреме. На крају, јасно означите сваки кабл и порт. Неколико минута утрошених на етикетирање штеди сате током бесне сесије решавања проблема у 2 сата ујутро. ТецхЛогик НетВисион ресурси често истичу управљање кабловима као основни елемент за оперативну ефикасност.

Брзо решите уобичајене проблеме

Чак и са савршеном инсталацијом, појављују се проблеми. Најчешћи симптом је већи-од-очекиваног губитка сигнала. Моја мантра за решавање проблема је: „Прво очистите, а касније постављајте питања“. Поново-очистите конекторе на оба краја-већина проблема је управо ту.

Ако се губитак настави, проверите физичка оштећења: огреботине на прстену, или чешће, савијене или сломљене вођице. Проверите да ли је поларитет исправан за ваш систем. Уверите се да је конектор потпуно улегнут у адаптер. Једна од предности конектора у МТП-стилу је то што су често дизајнирани за поновно{4}}укључивање. Ако је влакно оштећено, понекад можете поново -исполирати крај на-обрту уместо да замените цео кабл за магистралу, што је функција коју стандардни МПО можда не нуде.

План за будуће надоградње

Редовно одржавајте

Пасивна фибер инфраструктура се често „подеси и заборави“, али не би требало да буде. Једноставан распоред превентивног одржавања спречава велике прекиде. Саветујем визуелну инспекцију и чишћење критичних тачака међусобног повезивања сваких 6 до 12 месеци или сваки пут када је веза прекинута. Водите дневник или дигиталну евиденцију о свим резултатима тестова, датумима чишћења и свим извршеним променама.

Временом се механички делови истроше. Игле за вођење, копче и затварачи на конекторима су потрошни материјал. Проверите их током прегледа и замените их ако показују знаке хабања. Праћење структурираног водича за одржавање, попут оних које нуде провајдери инфраструктуре, претвара насумичне реакције у предвидљив, поуздан процес.

Обучите особље за безбедно руковање

Коначно, ништа од овога не функционише без обучених људи. Правилно руковање је вештина. Техничари морају да буду обучени да увек држе конекторе за тело, да користе ЕСД заштиту када раде са осетљивом опремом и да никада, никада не додирују крај феруле-. Уља из контакта са кожом могу створити трајна жаришта слабљења.

Чувајте некоришћене конекторе у њиховим заштитним кутијама. Створите културу у којој је узимање те додатне секунде за чишћење и затварање друга природа. По мом искуству, повраћај улагања од ове обуке је огроман, што доводи до мањег броја грешака, бржих инсталација и-дуготрајније инфраструктуре.

Укратко, савладавање примене МТП/МПО односи се на дисциплину и предвиђање. Комбинује ригорозно поштовање основних пракси-чишћења, тестирања, означавања-са стратешким планирањем за будући раст. Учењем из утврђених смерница лидера у индустрији и увођењем ових практичних-лекција, можете изградити фабрику влакана која није само велике-густине већ и веома поуздана и спремна за све што следи.
