Увод
Оптички каблови главни су пут за пренос података у модерним зградама. Повезује просторије опреме са телеком ормарима. Овај систем носи огромне количине података из услуга у облаку, АИ апликација и видео записа. Како Ви-Фи 6/7 и ИоТ уређаји расту, брзине окоснице морају да достигну 40Г или 100Г. У супротном се дешавају уска грла.МПО/МТП конекториовде су кључни. Њихов дизајн пакује 12 или 24 влакна у један утикач.
Ово штеди простор у препуним центрима података. Лидери индустрије волеЦорнингрецимо МПО/МТП је стандард за 40Г/100Г мреже. Овај водич показује једноставне кораке за исправну инсталацију.

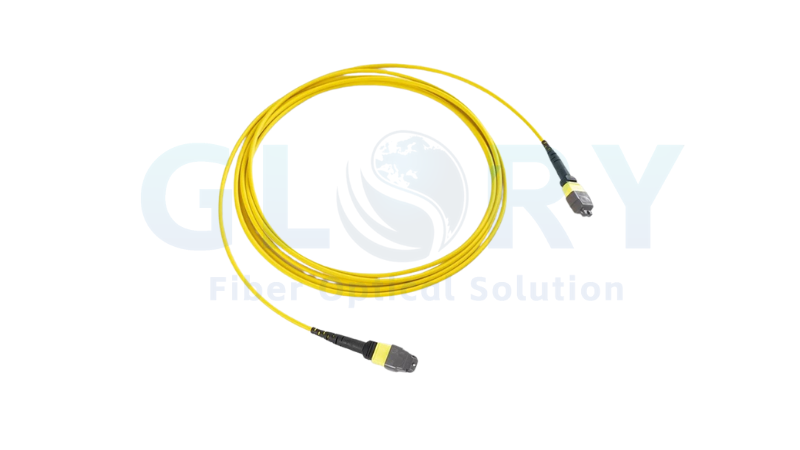

МПО/МТП конекторОснове
МПО конектори користе правоугаони прстен са 12 или 24 влакна. Водећи клинови осигуравају добро поравнање. МТП је боља верзија МПО. Има кућишта која се могу уклонити и чвршће толеранције. Добар квалитет значи губитак уметања испод 0,35 дБ и повратни губитак изнад 30 дБ. Увек проверите усаглашеност са ИЕЦ 61754-7.
Постоје три типа поларитета: тип А (равни), тип Б (обрнути) и тип Ц (замењени парови). Слике са ФС.цом показују колико је кључна оријентација важна. Никада не форсирајте везе. Погрешно постављене игле изазивају оштећења.
40Г/100Г стандарди и распореди мреже
ИЕЕЕ 802.3ба дефинише 40ГБАСЕ-СР4 и 100ГБАСЕ-СР4 стандарде . 40Г користи четири 10Г путање. 100Г-СР4 користи четири 25Г путање. Три распореда добро функционишу: директне везе прекидача са МПО каналима, структурирани каблови са МПО-до-ЛЦ растављачима, или дизајни кичменог-листа. ОМ4 влакно подржава 150 метара за 100Г-СР4. ОМ3 достиже само 100 метара.
ИЕЕЕ табеле доказују да је ОМ4 бољи. Увек ускладите врсту влакана са вашим потребама на удаљености. Немојте прекорачити ограничења да бисте избегли губитак сигнала.
Дизајнирање вашег кабловског система
Изаберите ОМ4 влакно за добру цену и перформансе. ОМ5 додаје спремност за будуће мултиплексирање таласних дужина. Пажљиво испланирајте поларитет. Метод А користи окретање патцх панела. Метод Б користи инверзију конектора.
Метод Ц замењује парове влакана. Цорнинг-ови МТП ХД модули дају велику густину портова и штите радијусе савијања. Израчунајте потребе за влакнима. 40Г треба 8 влакана (4 за пренос, 4 за пријем). 100Г-СР4 треба 12 влакана (8 активних, 4 резервна). Користите вертикална кућишта од 1У да бисте управљали лабавошћу. Студије случаја ФС.цом показују да ово спречава загушење.
Правила за инсталацију и тестирање
Прво очистите сваки конектор. Прегледајте оптичким ниском од 400к. Користите ИЕЦ 61300-3-35 средства за чишћење. Поравнајте вођице право приликом уметања. Немојте нагнути утикач. Сачекајте звучни клик. Тестирајте на два начина. Ниво 1 проверава укупан губитак и континуитет са МПО изворима светлости. Ниво 2 користи ОТДР за проверу појединачних влакана.
За пролаз/неуспех је потребан губитак канала испод 1,5 дБ на 850 нм. Увек проверавајте поларитет помоћу МПО тестера петље. Уобичајени кварови су прљавштина на прстеновима и погрешна секвенца влакана. Цорнинг-ови водичи детаљно приказују одговарајућа подешавања обртног момента.
Припрема за 400Г и више
Размислите о путевима надоградње. Користите 16-МПО влакана да бисте поделили 400Г-СР8 на четири 100Г везе. ОМ5 влакно подржава СВДМ4 технологију на више таласних дужина. За постојеће ЛЦ мреже, БиДи примопредајници дозвољавају дуплекс миграцију на једнострука влакна. 24-МПО канали влакана управљају са четири 100Г траке 400Г-ДР4.
Влакна{0}}неосетљива на савијање (БИФ) спречавају оштећења у уским лежиштима. Стандарди ИЕЕЕ 802,3 цм сада покривају 400Г преко мултимодног влакна. Унапред{5}}терминисани МПО системи вам омогућавају да додате капацитет по потреби. Овај приступ „платите-како--растете“ штеди новац касније. Увек проверите потребе ОЕМ примопредајника пре надоградње.
Прави{0}}примери из света и зашто су важни
Дозволите ми да поделим неке стварне случајеве. Комерцијској банци у Грузији су биле потребне 100Г везе између њених основних пословних модула. Изабрали су ФС.цом-ов-МТП систем велике густине. Решење је користило блиндиране МТП каблове за спољне везе. Радило се по јакој киши и снегу. Банка је имала мало-кашњење преноса за своје основне апликације. Мислим да ово показује како-претерминисани системи функционишу у тешким условима.
Други пример је Цорнинг-ов ЕДГЕ Рапид Цоннецт. Ово је робусно решење-каблирања високе густине. Користи Фаст Трацк МТП конектор. Два техничара могу да повежу 3.456 влакана у једном радном дану. То је брзо. Цорнинг каже да скраћује време инсталације до 70%. По мом мишљењу, ова врста брзине је кључна за велике центре података.
Такође, МПО/МТП конектори штеде време. Традиционално завршавање на терену траје 55-75 сати за сложене послове. МПО/МТП системи долазе фабрички прекинути. Скраћују време инсталације за 75-80%. Ово није само прича. То је права уштеда.
Шта кажу стандарди
Стандард ИЕЕЕ 802.3ба из 2010. поставља правила за 40Г и 100Г Етхернет. Дефинише ПХИ спецификације за различите медије. Ажурирање ИЕЕЕ 802.3бм 2015. године додало је архитектуру 4×25Гбпс за 100Г. Ово се померило са 10×10Гбпс на 4×25Гбпс. То значи мању снагу и бољу густину. Ови стандарди су основа за данашње КСФП28 модуле.
За даљине, ОМ4 влакна су најбоља. Подржава 100 метара за 100Г-СР4 и 150 метара за 40Г-СР4 . ОМ3 само 70 метара за 100Г-СР4. Дакле, ОМ4 даје већи домет. Подаци су јасни.
Припрема за 400Г
Прелазак на 400Г се дешава. 400Г-СР8 користи ПАМ-4 кодирање и МПО-16 конекторе. Свако влакно ради на 50Г. Дакле, потребно вам је 8 влакана за 400Г. Ово је ефикасније од старе НРЗ идеје са 16 влакана.
Цоммсцопе напомиње да су канали од 16 влакана паметни за нове конструкције. Подржавају апликације са 8 влакана и 16 влакана. Ово даје флексибилност. Верујем да планирање унапред штеди новац и невоље.
Финал Тхоугхтс
Фибер кичмена инфраструктура је од виталног значаја за модерне мреже.МПО/МТП конекториомогућите{0}}везе велике брзине. Стандарди као што је ИЕЕЕ 802.3ба дају правила. ОМ4 влакно нуди добре перформансе. Прави случајеви са ФС.цом и Цорнинг показују да ради. Гледајући унапред, 400Г треба МПО са 16 влакана и ПАМ-4 технологију. Мој савет је да пажљиво планирате свој систем. Користите квалитетне делове. Придржавајте се правила инсталације. Тестирајте све. Тада ће ваша мрежа бити спремна за данас и сутра.
