Увод
Хајде да разговарамо о томе шта чини да се оптичка мрежа заправо повезује. Оптички конектори су критични интерфејс између вашег кабла и ваше опреме. Њихов посао је једноставан, али виталан: поравнајте микроскопско стаклено језгро једног влакна са другим тако да светлосни сигнали могу да пролазе кроз њих са минималним губитком или рефлексијом.
Ако ово погрешно схватите, то значи споре податке, испуштене сигнале и фрустриране кориснике. Разумевање основних делова-као што је прстен који држи влакно и кључних термина као што су губитак уметања (слабљење сигнала на споју)-је први корак ка избору правог дела за брзу, стабилну мрежу.
Зашто су стандарди важни
Конектори морају да раде заједно без обзира ко их прави. Ту долазе стандарди. У Северној Америци, ТИА/ЕИА-604 стандард (често назван ФОЦИС) дефинише физичке детаље за уобичајене типове као што су ЛЦ и СЦ. Глобално, серија ИЕЦ 61754 ради исти посао. Ови документи регулишу све: тачне величине, како се конектор закључава у порту и како мора да функционише. На пример, постављају јасне границе пролазности/неуспеха. Типичан сингле-моде конектор мора имати губитак уметања испод 0,2 дБ и, ако је тип АПЦ, повратни губитак бољи од 50 дБ. Ова стандардизација је разлог зашто обично можете прикључити патцх кабл једног бренда у примопредајник другог и очекивати да ради.
Срце конектора: Ферруле & Полисх
Обруч је прецизно{0}}конструисан центар конектора. Његов материјал и полирање на предњој страни влакана су оно што одређује перформансе.
Ферруле Материалс
Најчешћи материјал је керамика (цирконијум). Невероватно је тврд, стабилан и пружа одличну површину за полирање. За изузетно робусна окружења-помислите на фабричку аутоматизацију или употребу на војним теренима-можда ћете пронаћи металне чауре попут фосфорне бронзе, које могу издржати више физичког злостављања.
Величине ферула
Постоје две главне величине. Класични пречник од 2,5 мм се користи у СЦ, СТ и ФЦ конекторима. Мања величина од 1,25 мм се користи у ЛЦ и МУ конекторима, омогућавајући већу густину портова.
Полисх Типес
Ово се односи на облик и завршетак краја влакна. Он контролише како светлост излази и, што је најважније, колико се одбија назад.
ПЦ (физички контакт)
Врх влакна има благу сферичну кривину за основни контакт.
УПЦ (ултра физички контакт)
Префињенији, продужени лак који ствара бољу завршну обраду од ПЦ-а. Резултат је рефлексија у доњем делу леђа (обично око -50 дБ) и стандард је за већину модерних веза за пренос података и телекомуникација.
АПЦ (физички контакт под углом)
Овде је крајња страна полирана под углом од 8 степени. Овај дизајн рефлектује сваку залуталу светлост из језгра влакна уместо да се враћа низ линију. АПЦ конектори нуде најбољи повратни губитак (мањи или једнак -65дБ).Морате да користите АПЦ конекторе у било ком систему који је осетљив на рефлексије, као што су Фибер-то-кућне (ФТТХ) мреже које користе ГПОН или било који оптички систем који преноси РФ видео сигнале за ТВ услугу. Мешање лакова овде је уобичајена грешка у инсталацији која изазива велике сметње.
Типови конектора: Одабир правог алата
Сваки уобичајени тип конектора је дизајниран са одређеним применама на уму. Ево како се они кваре у пракси:
ЛЦ конектор
шта је то: Мали-конектор-конектора са керамичким прстеном од 1,25 мм. Користи познати механизам са -повлачењем резе, сличан РЈ-45 Етхернет утикачу, али мањи.
Где га користити: Ово је краљ апликација високе{0}}густине. Наводим их за практично све нове ормаре центара података и мрежне прекидаче. Можете да уградите 72 ЛЦ порта у панел од 1У наспрам само 36 СЦ портова-што знатно штеди простор. Они су такође доминантни интерфејс на модерним СФП, СФП+ и КСФП примопредајницима.
СЦ Цоннецтор
шта је то: Конектор са керамичким ферулом од 2,5 мм и једноставним-засун у облику резе (гурните да бисте уметнули, повуците језичак да бисте отпустили). Робустан је и једноставан.
Где га користити:То је радни коњ за телекомуникације. Наћи ћете га свуда у централним канцеларијама оператера, на панелима за дистрибуцију влакана унутар пословних зграда и као стандардни терминални конектор за стамбене ФТТХ инсталације. Његова једноставност га чини поузданим и за техничаре и за крајње-кориснике.
СТ Цоннецтор
шта је то: Конектор са ферулом од 2,5 мм који користи бајонет-браву (гурање и увијање). Има опругу{3}}оптерећену опругу за одржавање физичког контакта.
Где га користити:Пре свега у старијим мрежама предузећа, системима сигурносних камера и окосницама зграда које користе вишемодна влакна. Иако је робустан, његов дизајн-је спорије за повезивање/искључивање од ЛЦ или СЦ, а нуди нижу густину портова. Углавном се сусрећем са тим када одржавам застарелу инфраструктуру.

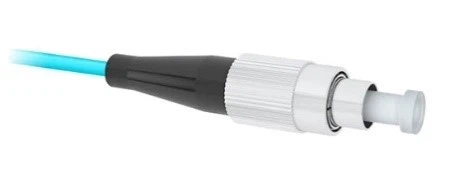

ФЦ Цоннецтор
шта је то: Конектор који користи чауру од 2,5 мм (често високо{1}}керамику) и завртањ са навојем- на спојној навртци. Ово обезбеђује веома сигурну везу{4}}отпорну на вибрације.
Где га користити:Његова врхунска механичка стабилност чини га пожељним избором за опрему за тестирање и мерење. Нећу користити ништа друго за повезивање свог оптичког временског{1}}рефлектометра (ОТДР) или извора светлости. Такође се налази у окружењима са високим{3}}вибрацијама и у некој старијој опреми за телекомуникациони пренос.
МТП/МПО конектор
шта је то: Ово је више{0}}конектор за влакна. Правоугаони пластични прстен обично држи 12 или 24 влакна у једном отиску. Водећи клинови и рупе са обе стране обезбеђују прецизно поравнање између парова.
Где га користити: Неопходан за{0}}паралелну оптику велике брзине у центрима података. Један МТП кабл може да подржи 40Г, 100Г, 400Г и даље тако што истовремено повезује више влакана. То драматично смањује нагомилавање каблова и време инсталације за архитектуру мреже са кичмом{6}}листом. Унапред{8}}терминисани МТП упртачи су једини практичан начин повезивања великог дата центра данас.
Мање уобичајени типови конектора
Други типови служе нишне улоге. ТхеМУје минијатурни СЦ, који се користи у некој веома тесној јапанској опреми. ТхеE2000 укључује заштитни затварач са опругом-за заштиту од ласера.СМА је супер-издржљив, потпуно{1}}метални конектор за тешку индустријску/војну употребу. Наслеђени типови попутЕСЦОНиФДДИсу у великој мери застареле.
Како одабрати: практичан оквир
Заборавите на памћење спецификација. Поставите ова питања:
Шта је потребно за сигнал и перформансе?
Ово одлучује о полирању. За стандардне везе са подацима, УПЦ је у реду. За било који РФ слој (као што је кабловска ТВ) или пасивне оптичке мреже (ПОН), виморакористите АПЦ. Погрешан лак ће уништити перформансе.
Колико има физичког простора?
У препуном мрежном прекидачу или патцх панелу, ЛЦ је подразумевани избор за густину. За крпљење у ормару за ожичење, СЦ је савршено употребљив. За повезивање редова сервера са врхом-прекидача-рацк свитцх-а, унапред-терминисани МТП каблови представљају-промену игре за уштеду простора и рада.
Шта је оперативно окружење?
Чист дата центар? Стандардни конектори су у реду. Фабрички под са прашином и вибрацијама? Размотрите робусне верзије са затварачима (Е2000) или спојницама са навојем (ФЦ). За једно-поправку ван терена, унапред-полирани, механички спој- на конектору је далеко практичнији од покушаја потпуног завршетка епоксида/полирања.
Инсталација и тестирање: Не-по договору
Савршен конектор може бити уништен лошим руковањем. Правилна процедура је све.
Раскид
Без обзира да ли користите епоксид-и-поло или алат за брзо цепање, крајња страна влакана мора бити савршено исцепљена (унутар угла од 0,5 степени) и без дефеката. Контаминација је непријатељ.
Тестирање
Немојте прескочити ова два корака.
Верификација губитка уметањаКористите мерач извора светлости и снаге (ЛСПМ) да измерите стварни губитак спојене везе. За везу са једним-режимом, било шта испод 0,3 дБ је обично прихватљиво. ОТДР такође може показати губитак по вези и лоцирати грешке.
Енд-Инспекција лица: Ово је најважнији и највише прескочени корак. Користите наменски микроскоп за инспекцију влакана (према ИЕЦ 61300-3-35) да бисте погледали ферулу. Тражите огреботине, удубљења, пукотине или - најчешће - прашину. Једна зрнца прашине која седи на језгру може да распрши светлост и изазове значајан губитак. Лично сам провео сате решавајући проблеме са испрекиданом везом само да бих пронашао сићушни загађивач видљив испод опсега. Очистите сваки конектор пре парења, сваки пут.
Будућност
Еволуција конектора се фокусира на решавање тренутних болних тачака: равномерновећа густинада подржава 800Г/1.6Т интерфејсе,лакша монтажа са нижим силама затварања и дизајном{0}}без алата и почецимаинтелигенција, са конекторима који потенцијално уграђују сензоре за праћење температуре, губитка или статуса везе у реалном времену. Циљ остаје исти: померите више светла, поузданије, у мање простора.
